容器镜像P2P下载

Dragonfly

简介

Dragonfly是一个基于P2P的智能文件分发系统,用于解决大规模文件分发场景下分发耗时、成功率低、带宽浪费等难题。大幅提升发布部署、数据预热、大规模容器镜像分发等业务能力。

架构

1

  • SuperNode:Dragonfly的服务端,它主要负责种子块的生命周期管理以及构造 P2P 网络并调度客户端互传指定分块。
  • Dfclient:Dragonfly的客户端,安装在每台主机上,主要负责分块的上传与下载以及与容器 Daemon 的命令交互。Host上发起的docker命令会被dfGet proxy截获。
    当通过Dragonfly下载某层镜像文件时,蜻蜓的SuperNode会把整个文件拆分成一个个的块,SuperNode 中的分块称为种子块,种子块由若干初始客户端下载并迅速在所有客户端之间传播,其中分块大小通过动态计算而来。

优势

  • 使用p2p方式分发文件。充分利用peer之间的网络带宽,提高下载效率,减少跨区域网络压力。
  • 无缝集成docker,可以用来进行镜像分发。
  • 主机层的限速。不需要对每次下载进行限速设置(对比scp、wget等)。
  • (被动模式的)CDN。提供CDN机制,避免重复远程下载。
  • Strong consistency
  • Disk protection and highly efficient IO
  • High performance
  • Auto-isolation of Exception
  • 减轻对文件服务器压力。只有supernode节点需要从文件服务器下载。
  • Support standard HTTP header
  • Effective concurrency control of Registry Auth
  • Simple and easy to use

工作原理

原理

下载流程

2

注册阶段

  1. dfget需要把自己注册为p2p网络的一个peer。
  2. dfget从supernode获取待下载文件对应的taskId。dragonfly中一个文件由taskId唯一标记,supernode检查待下载的文件是否存在,如果文件不存在的话,supernode会异步下载文件。下载完成后更新==bitmap信息==。

3

下载阶段

文件被拆成piece分片下载。

  1. 获取拥有待下载piece的peer节点信息
  2. 从指定peer下载piece
  3. 告诉supernode自己具备piece可供其他peer下载

4

文件按分块进行下载。dfget A从supernode获取block 1,dfget C从dfget A获取block 1,dfget B从dfget C获取block 1。

5

退出阶段

没有上传下载任务(5min期限)时,从p2p网推出
6

充当docker的HTTP代理

https://github.com/dragonflyoss/Dragonfly/blob/master/docs/user_guide/container_runtimes/docker_proxy.md

docker提供了registry-mirrors参数,用来配置仓库的镜像代理,对目标仓库的请求会由代理进行处理。但目前目标仓库只能是官网hub,还不支持为用户的私有仓库配置代理服务器,不过可以通过配置docker的HTTP代理的方式实现这个目标。

可以使用dfdaemon作为docker的HTTP代理,具体配置方法如下。

配置dfdaemon

1
2
3
4
5
6
7
8
9
10
11
12
13
14
# 代理对镜像layer的请求
proxies:
- regx: blobs/sha256.*

# 默认只代理HTTP类型的请求,下面的配置可以开启对HTTPS请求的代理
hijack_https:
cert: df.crt
key: df.key
hosts:
- regx: your.private.registry
# 私有仓库有自签名证书时,避免证书错误
insecure: true
# 私有仓库有自签名证书时,也可以指定证书文件
# certs: ["server.crt"]

满足 proxies 规则的请求会交由dfget处理,其他请求走直接代理方式。

hijack_https表示,会对匹配hosts规则的HTTPS请求进行代理。==df.key和df.crt的作用==

server.crt是目标仓库的证书文件,如果手头没有该证书文件,可以通过以下命令行获取。

1
openssl x509 -in <(openssl 2="" s_client="" -showcerts="" -servername="" hub..docker.com="" -connect="" hub.docker.com:443="" -prexit="">/dev/null)

代理配置的进一步说明,请参考 https://github.com/dragonflyoss/Dragonfly/blob/master/docs/user_guide/proxy.md

为docker设置代理

设置docker的HTTP代理环境变量,并重启docker服务。

1
2
3
4
5
6
7
8
9
mkdir -p /etc/systemd/system/docker.service.d

cat << EOF > /etc/systemd/system/docker.service.d/http-proxy.conf
[Service]
Environment="HTTP_PROXY=http://127.0.0.1:65001"
Environment="HTTPS_PROXY=http://127.0.0.1:65001"
EOF

systemctl daemon-reload && systemctl restart docker.service

Harbor集成Dragonfly下载镜像

https://github.com/dragonflyoss/Dragonfly/blob/master/docs/ecosystem/Harbor-with-Dragonfly.md

试验环境

拓扑结构

3节点,1个supernode,2个dfclient
7

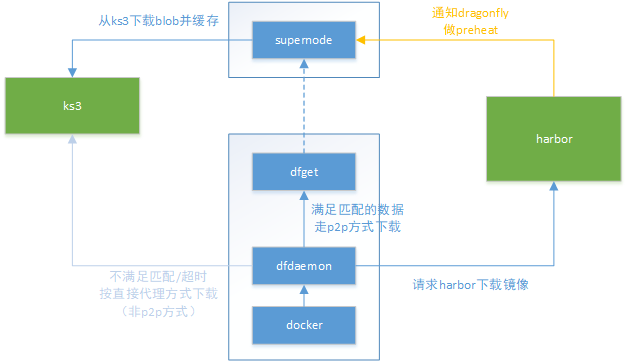

组件交互关系

docker pull启动拉取镜像过程

dfdaemon作为代理,请求harbor下载镜像

dfdaemon把下载镜像blob请求交给dfget处理,dfget作为peer客户端从p2p网络下载数据

supernode从s3下载blob数据,并缓存到本地

==不满足规则匹配请求,直接访问s3==

8

部署过程

部署supernode

github上提供了supernode配置文件模板,地址

启动服务

1
2
3
4
5
6
# 挂载本地/data/supernode到容器,其中保存有log信息
# 添加了测试仓库服务器的域名解析,预热下载镜像时需要访问harbor
docker run -d --name supernode --restart=always -p 8001:8001 -p 8002:8002 \
-v /data/supernode:/home/admin/supernode \
--add-host=hub-p2p-test.docker.com:10.0.0.77 \
hub.docker.com/docker/dragonflyoss/supernode:1.0.6

配置集群节点

以ds方式部署dfclient

生成df.key和df.crt

1
2
3
4
5
openssl genrsa -des3 -passout pass:x -out df.pass.key 2048 openssl rsa -passin pass:x -in df.pass.key -out df.key
rm df.pass.key
openssl req -new -key df.key -out df.csr
openssl x509 -req -sha256 -days 365 -in df.csr -signkey df.key -out df.crt
rm df.csr

dfdaemon.yml

1
2
3
4
5
6
7
8
9
10
11
12
13
14
# config the dfget flags according to your own needs, please refer to https://github.com/dragonflyoss/Dragonfly/blob/master/docs/cli_reference/dfget.md
dfget_flags: ["--node","10.0.0.10=1","-f","Expires&Signature"]
proxies:
# proxy all http image layer download requests with dfget
- regx: blobs/sha256.*
hijack_https:
# key pair is used to hijack https requests between the caller(E.g. dockerd, containerd) and dfdaemon. You can generate them with make df.crt at the root directory of dragonfly project.
cert: /etc/dragonfly/df.crt
key: /etc/dragonfly/df.key
hosts:
- regx: hub-p2p-test.docker.com:32443
# If your registry uses a self-signed certificate, please provide the certificate
# or choose to ignore the certificate error with `insecure: true`.
# certs: ["/etc/dragonfly/ca.crt"]

使用docker启动容器

1
2
3
4
5
6
7
# 当前目录存放了配置文件和key
# 添加了测试仓库服务器的域名解析
docker run -d --name dfclient --restart=always -p 65001:65001 \
-v ${PWD}/:/etc/dragonfly \
-v $HOME/.small-dragonfly:/root/.small-dragonfly \
--add-host=hub-p2p-test.docker.com:10.0.0.77 \
hub.docker.com/docker/dragonflyoss/dfclient:1.0.6

修改docker配置

配置dfclient作为docker的HTTP/HTTPS代理,见上一章节

下载测试

通过下面的查询,可以确认从其他peer下载了piece

1
grep 'downloading piece' /root/.small-dragonfly/logs/dfclient.log | grep -v cdnnode

dfdaemon拦截下载blob请求,调用dfget下载命令。

1
2
3
4
5
6
7
8
9
10
/opt/dragonfly/df-client/dfget \
-u "http://docker-registry-test-sh2.s3-internaldocker.com/test-210/docker/registry/v2/blobs/sha256/57/57375f954af97454264f890a460ba86b87992a5b50c1442b5c532ed5c8bb632f/data?Expires=1604406484&KSSAccessKeyId=bzMoctdKv0tXPJMHOkdn&Signature=LNvgD8CLY6gxEn5NyduM1iWHi78%3D" \
-o /root/.small-dragonfly/dfdaemon/data/f1328689-3208-4c83-a577-4442d44484f9 \
--node 10.0.0.10=1 \
-f "Expires&Signature" \
--dfdaemon \
-s 20MB \
--totallimit 20MB \
--header "User-Agent:docker/18.09.2 go/go1.10.6 git-commit/6247962 kernel/4.14.0-49.2.2.el7.docker.x86_64 os/linux arch/amd64 UpstreamClient(Docker-Client/18.09.4 \(linux\))" \
--header Connection:close

使用iftop查看网络流量

Harbor使用Dragonfly进行镜像预热/预分发

功能介绍

preheat,和p2p功能下载耦合小,仅仅是对p2p下载功能的补充

支持Dragonfly(1.0.5+)和Kraken(0.1.3+)

dragonfly的supernode节点,把普通的p2p下载文件缓存在/data/supernode/repo/download/目录,会被定期GC,而preheat的文件会缓存在/data/supernode/repo/preheat/目录,这些文件不会被GC掉

系统管理员创建preheat provider实例。需要指定vendor的端口和必要的认证信息,一个provider实例可以被仓库的所有项目共用。

项目管理员创建预热规则。预热规则是项目级别的,包括镜像过滤规则、provider实例、启动方式(手动、定时、基于事件)。一个项目可以设置多个预热规则。

预热执行后的结果是,满足条件的镜像分发到P2P引擎(dragonfly的supernode)上。

harbor保存预热历史记录和日志,便于回溯。

使用方法

配置分布式分发实例

端点地址指向supernode的8002端口,该实例可以被所有项目使用。

9

配置项目的预热规则
10

执行预热

手动触发时,点击执行启动预热。定时或基于时间方式时,条件到达时自动执行预热。预热完成后,满足条件的镜像被分发到supernode节点并缓存。

功能设计

阿里云ACR EE的p2p加速功能

https://help.aliyun.com/document_detail/120603.html

阿里云镜像仓库ACR EE版本提供p2p加速能力。

用户需要购买ACR EE实例,一个独享的镜像仓库?

用户通过命令行方式在集群安装df agent的daemonset。

为了达到良好的加速效果,建议:

配置dockerd的max-concurrent-downloads字段至适当数值以提升镜像拉取效率,默认值为3层,可以提升至5至20层

当集群规模达到300节点以上时,使用效果会更佳。

当集群规模较小或可分配内存不足时,可能不会起到加速的效果。

部署

部署架构-1

11

supernode部署在用户集群中,用户独享使用,用户承担supernode的资源。

按用户动态安装supernode,用deploy方式进行部署。

supernode到harbor/s3走kgw,harbor到supernode怎么办(影响预热)?

dfclient从supernode拉取数据更快。

dfclient部署在每个节点上,以daemonset方式部署。

部署架构-2
12

每个机房部署一套supernode服务,所有用户共享,不占用户资源。

部署方式没有要求。

supernode与harbor/s3双向通信都没问题。

supernode与dfclient之间组成p2p网络有问题吗?如果可行,不同用户的节点之间都是peer关系?

风险分析

部署dfclient后需要重启docker服务

集群每个节点需要安装dfclient,并配置为docker的HTTP代理,然后需要重启docker服务,对用户先用容器有多大影响。

产品层面是否做一个可选项,在创建集群时,如果用户选择p2p功能,就预先安装dfclient,并做好配置。

阿里云提供安装脚本,由用户在集群上自己安装,安装包含哪些具体操作待确认。

存储资源需求

缓存的镜像能否设置存储上限?

supernode缓存有效期 –peer-gc-delay 3min

dfget缓存有效期 –expiretime 默认3min

网络带宽限制

用户vpc内p2p下载对其他用户影响可忽略

配置p2p节点的网络限速:supernode节点可以设置最大占用的带宽,fdclient也可以设置带宽上限

适用场景应有针对性

拉取镜像的并发数要足够大,阿里云建议300台以上节点使用p2p效果较好。参与p2p的peer数量少的话,内网利用率不高,加速不明显。

不同节点要同时拉取镜像。dragonfly的peer会清理本地缓存,即便拉取同一镜像,两次拉取间隔大的话,还是需要重新组织p2p网,影响加速效果。

启用/禁用p2p下载功能

配置了HTTP代理后,所有镜像下载都会走dfdaemon代理,但用户并不一定要求一直使用p2p方式。

修改dfdaemon上配置规则,在p2p方式和直接代理之间进行切换。

复制配置规则的必要性和可行性,如某些镜像需要p2p,某些镜像走直接代理下载,是否开放用户配置?

需要评估适用于生产环境的合理配置

什么样的配置适合生成环境,配置项与集群规模有没有关系。

https://github.com/dragonflyoss/Dragonfly/blob/master/docs/config/supernode_properties.md

https://github.com/dragonflyoss/Dragonfly/blob/master/docs/config/dfdaemon_properties.md

https://github.com/dragonflyoss/Dragonfly/blob/master/docs/config/dfget_properties.md

附:Dragonfly宣称的性能数据

容器镜像分发比natvie方式提速可高达57倍;

registry网络出口流量降低99.5%以上;
13

  • 测试镜像大小:200MB、1GB、5GB

  • 镜像仓库带宽:15Gbps

  • 客户端带宽:双百兆bit/s网络环境

  • 多并发:10并发、200并发、1000并发

随着下载规模的扩大,蜻蜓与Native模式耗时差异显著扩大,最高可提速可以达20倍。在测试环境中源的带宽也至关重要,如果源的带宽是2Gbps,提速可达57倍。

附:Ubur Kraken

简介

Kraken是Ubur开发的支持P2P传输的镜像仓库,用于混合云环境下的镜像管理、同步和分发和,它支持可插拔的存储后端。==还需要对接对象存储==

2018年开始在Ubur内部使用,现已开源,https://github.com/uber/kraken
14

由少量专用的种子节点,为每个节点上的代理组成的网提供内容。

  • origin/peer

专用的种子节点,可由多个orgin节点组成自愈的hash环。它们从后端的存储下载镜像blob,并保存到本地磁盘;

origin节点是特殊的peer,用来seed数据。

  • agent/peer

部署在集群的每个节点上,它实现了docker registry接口,能够完成拉取镜像。

agent与traker和其他agent组成P2P网络,它定期向tracker汇报当前下载的torrent并从tracker获取提供当天torrent种子的peer列表,列表按一定的顺序组织,已经完成下载的perr在列表中排在靠前的位置。

agent从其他agent或origin下载数据。

  • tracker

跟踪所有peer的下载进度,并基于此形成下载一个blob可以连接的peer列表。

多个tracker也可以组成自愈的hash环。

  • proxy

实现了docker registry接口,用于上传镜像 – 下载镜像强依赖这个上传逻辑吗?

  • build-index

宣称性能数据

Ubur的一个集群达到每天分发100w个blob,其中包括10w个超过1G的blob;

峰值负载时, 在30秒内分发2w个100M-1G的blob;

可以用到节点下载速率的50%;

集群节点数量对下载速度影响不大,可支持15k的集群节点;

blob大小不受限,20G以下的性能较好;

从2600个节点下载一个2层的镜像,镜像大小3G,节点之间网速300MBps,有5个tracker和5个origon:
